Great Magtech (Xiamen) Electric Co., Ltd ist einer der zuverlässigsten Hersteller und Lieferanten der CNC-Gravierfräsmaschine GM-770 in China. Wir heißen Sie herzlich willkommen, in unserem Werk eine hochwertige CNC-Gravierfräsmaschine GM-770 zu kaufen. Kontaktieren Sie uns für weitere Details.

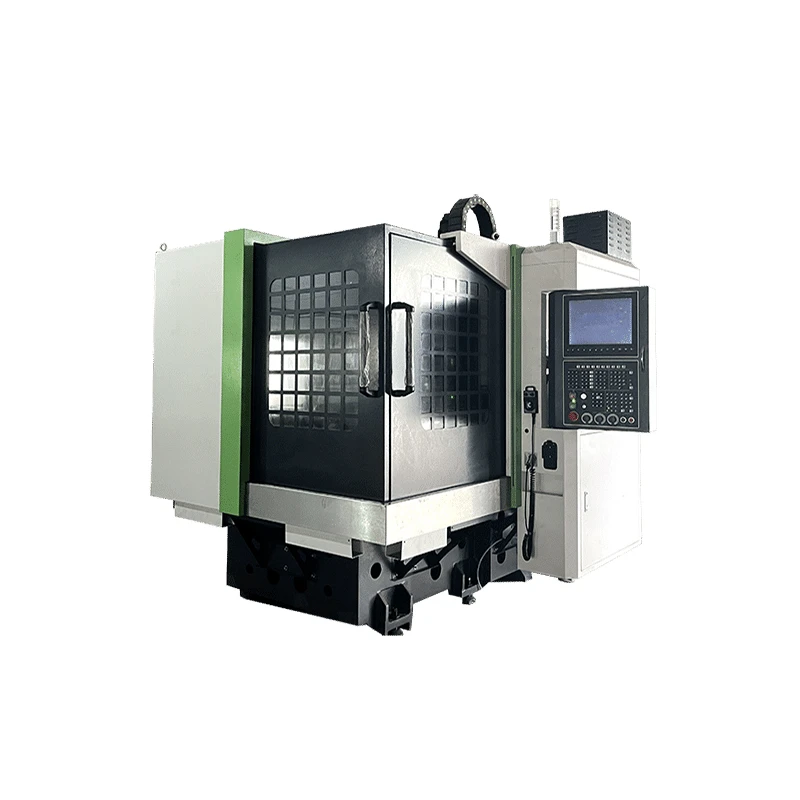

Die CNC-Gravierfräsmaschine GM-770 ist ein halb-geschlossenes vertikales Bearbeitungszentrum mit drei-Achsen-Servodirektsteuerung für X, Y und Z. Es verfügt über drei-Achsen-Linearkugelführungen. Die Führungen zeichnen sich durch Tragfähigkeit, große Spannweite und hohe Präzision aus und sind daher für schwere Lasten geeignet. Es hat eine kompakte Struktur und eine angemessene Größe. Die Spindel wird von einem Servomotor über einen Zahnriemen angetrieben. Es kann ein einmaliges Spannen verschiedener Teile wie Scheiben, Platten, Schalen, Nocken und Formen realisieren. Es kann Bohren, Fräsen, Bohren, Aufweiten, Reiben, starres Gewindeschneiden und andere Bearbeitungen durchführen, die der Produktion mittlerer und kleiner Produktserien gerecht werden.
Merkmal der Gravurfräsmaschine
1. Nehmen Sie das neueste E80A-System von Mitsubishi, Japan, mit hoher Geschwindigkeit, hoher Präzision und Stabilität an
Leistung;
2. Die Standardkonfiguration ist mit einem umlaufenden Chip-Stanzmechanismus ausgestattet;
3. Werkzeugmaschinenteile gehören zu berühmten Marken berühmter Fabriken.
4. Japanisches Mitsubishi CNC-System;
Bearbeitung von Musterstücken
Parameter der CNC-Gravierfräsmaschine
| Modell | GM-770 | ||
| Thema | Spezifikationen | Einheiten | |
| Reisen | X/Y/Z-Achse | mm | 700/700/350 |
| Spindelnase zum Arbeitstisch | mm | 175-525 | |
| Drei-Führungsschiene | / | Linearführung | |
| Türbreite | / | 740 | |
| Arbeitstisch | Arbeitstischgröße (L*B) | mm | 700*700 |
| Maximale Tischlast | kg | 400 | |
| T-Steckplatz | mm | 5-16x120 | |
| Spindel | Spindelkegel | Typ | ER32 |
| Spindelgeschwindigkeit | U/min | 24000 | |
| Spindelantriebstyp | / | Eingebaut-Eingebaut | |
| Vorschub | Eilgang (X/Y/Z) | m/min | 15/15/12 |
| Schnittvorschub (X/Y/Z) | m/min | 12 | |
| Werkzeugwechsler | Werkzeugwechsler | / | Karussell-Servo-ATC |
| Motor | Spindelmotor | kw | 7.5 |
| Drei-Servomotor | kw | 0.85/0.85/1.3 | |
| Strom erforderlich | Leistungsbedarf | kva | 12 |
| Luftdruckanforderung | kg/cm² | 6^8 | |
| Andere | Außenmaße (L*B*H) | mm | 2100x2500x2550 |
| Bruttogewicht | t | 4.2 | |
Welche Vorsichtsmaßnahmen sind bei der Verwendung einer CNC-Maschine zu beachten?
Sicherer Betrieb
Halten Sie den Arbeitsbereich sauber und ordentlich und vermeiden Sie Schmutz und Ölflecken. Halten Sie sich an die Betriebsverfahren und sicheren Betriebsverfahren der Werkzeugmaschine.
Inspektion von Werkzeugmaschinen
Überprüfen Sie vor dem Starten der Maschine, ob die verschiedenen Komponenten der Werkzeugmaschine in Ordnung sind, um sicherzustellen, dass kein Kurzschluss oder Leck vorliegt.
Programm- und Parametereinstellung:
Stellen Sie die Schnittparameter wie Schnittgeschwindigkeit, Vorschubgeschwindigkeit, Schnitttiefe usw. entsprechend den Eigenschaften des Bearbeitungsmaterials und des Werkstücks angemessen ein.
Werkzeugverwaltung:
Wählen Sie geeignete Werkzeuge und achten Sie darauf, dass die Werkzeuge scharf und intakt sind
Werkstückspannung:
Stellen Sie sicher, dass das Werkstück richtig und fest auf der Werkzeugmaschine eingespannt ist, um Bewegungen oder Herunterfallen während der Bearbeitung zu vermeiden.
Kühlung und Schmierung:
Verwenden Sie entsprechend den Bearbeitungsanforderungen angemessen Kühlmittel, um die Schnitttemperatur zu senken und die Werkzeuglebensdauer zu verlängern.
Überprüfen und ersetzen Sie das Kühlmittel regelmäßig, um eine Verunreinigung des Kühlmittels zu verhindern.
