Das Gewindefräsen mag auf den ersten Blick entmutigend wirken, da sich mehrere Achsen gleichzeitig bewegen, eine präzise Geometrie erforderlich ist und kein Raum für Fehler bleibt. Sobald Sie jedoch die Prinzipien der Spiralinterpolation verstanden haben, wird sie schnell zu einer der zuverlässigsten und flexibelsten Gewindebearbeitungsmethoden auf CNC-Maschinen.
Diese Schritt-{0}}für-Anleitung beschreibt jeden Aspekt des Gewindefräsens, von der Werkzeugauswahl und -einrichtung bis hin zu Vorschüben, Schnittgeschwindigkeiten, Programmierung und gängigen Methoden zur Fehlerbehebung. Unabhängig davon, ob Sie Sacklöcher, harte Materialien oder hochwertige Teile bearbeiten, bei denen ein Gewindebohrerbruch nicht akzeptabel ist, hilft Ihnen dieser Leitfaden dabei, sicher saubere, präzise Gewinde herzustellen, ohne sich auf Versuch und Irrtum verlassen zu müssen.
Was ist Gewindefräsen?
Ein Gewindefräser ist ein Schneidwerkzeug, das bei der CNC-Bearbeitung verwendet wird, um Innen- oder Außengewinde durch kontrollierte Werkzeugbewegungen zu erzeugen, anstatt dem Material eine feste Gewindeform aufzuzwingen. Anstatt das gesamte Gewindeprofil auf einmal zu schneiden, entfernen Sie Material schrittweise entlang eines programmierten Pfads. Dies gibt Ihnen eine bessere Kontrolle über Gewindegröße, Genauigkeit und Oberflächenbeschaffenheit, was besonders nützlich ist, wenn Sie mit harten Materialien, Sacklöchern oder hochwertigen Teilen arbeiten, bei denen Fehler kostspielig sind.
So funktioniert das Gewindefräsen
Wenn Sie einen Gewindefräser verwenden, dreht sich das Werkzeug mit hoher Geschwindigkeit, während die CNC-Maschine es in einer präzisen Kreisbewegung führt. Gleichzeitig bewegt sich das Werkzeug axial entlang der Z--Achse. Durch diese synchronisierte Bewegung können Sie das Gewinde Schicht für Schicht schneiden, wodurch die Schnittkräfte reduziert und das Risiko eines Werkzeugbruchs minimiert werden.
Grundkonzept des Gewindefräsens
Die Schlüsselidee hinter dem Gewindefräsen sind bewegungserzeugte{0}Gewinde. Sie steuern den Gewindedurchmesser und passen über den Werkzeugweg und die Versätze, nicht nur über die Werkzeugform. Ein Werkzeug kann oft mehrere Gewindedurchmesser mit derselben Steigung schneiden, was Ihnen Flexibilität und geringere Werkzeugkosten bietet.
Spiralinterpolation einfach erklärt
Spiralinterpolation bedeutet, eine kreisförmige Bewegung in X und Y mit einer linearen Bewegung in Z zu kombinieren. Jeder Vollkreis entspricht einer Gewindesteigung. Wenn Sie dies verstanden haben, können Sie Tiefe, Größe und Finish ganz einfach anpassen, um jedes Mal konsistente, qualitativ hochwertige Fäden zu erhalten.
Was Sie vor dem Gewindefräsen benötigen
Bevor Sie mit dem Gewindefräsen beginnen, müssen Sie sicherstellen, dass alle wichtigen Bedingungen klar definiert sind. Durch die richtige Vorbereitung können Sie später im Prozess Größenfehler, Werkzeugschäden und schlechte Gewindequalität vermeiden.
Gewindespezifikation und Standards
Zunächst sollten Sie den Gewindestandard und die Gewindespezifikation bestätigen. Dazu gehören der Gewindetyp (metrisch, UNC, UNF oder NPT), der Nenndurchmesser, die Steigung, die Gewindetiefe und die erforderliche Passung. Wenn Sie diese Werte im Voraus kennen, können Sie den richtigen Helixpfad programmieren und Versätze genau anpassen, um die gewünschte Gewindegröße zu erreichen.
Pilotloch- und Teilevorbereitung
Als nächstes benötigen Sie ein Pilotloch mit der richtigen Größe. Der Kerndurchmesser muss der Gewindenorm entsprechen und genügend Material für eine saubere Gewindebildung übrig lassen. Das Hinzufügen einer kleinen Fase am Locheingang hilft dabei, den Gewindefräser reibungslos zu führen und reduziert Grate am Gewindeanfang.
Anforderungen an Maschinen und Werkzeuge
Stellen Sie abschließend sicher, dass IhreCNC-Maschineunterstützt die Spiralinterpolation und bietet ausreichende Steifigkeit. Eine stabile Spindel, minimaler Rundlauf und ein stabiler Werkzeughalter sind für die Aufrechterhaltung der Genauigkeit und die Verlängerung der Werkzeuglebensdauer beim Gewindefräsen unerlässlich.
Grundlagen zur Auswahl von Gewindefräsern
Die Wahl des richtigen Gewindefräsers ist entscheidend, wenn Sie einen stabilen Schnitt, präzise Gewinde und eine lange Werkzeuglebensdauer wünschen. Einige Schlüsselfaktoren leiten Sie bei Ihrer Auswahl und helfen Ihnen, häufige Fehler zu vermeiden.
Einzel--Gewindefräser vs. Mehrfach--Gewindefräser
A Einzel--Gewindefräserschneidet jeweils ein Gewindeprofil und ist somit ideal, wenn Sie Flexibilität benötigen. Mit einem Werkzeug können Sie verschiedene Gewindedurchmesser mit derselben Steigung bearbeiten, indem Sie einfach den Werkzeugweg anpassen.
Ein Multiform-Gewindefräser schneidet mehrere Gewindezähne gleichzeitig und ermöglicht so eine schnellere Bearbeitung, ist jedoch normalerweise auf eine bestimmte Gewindegröße beschränkt. Sie sollten Ihre Auswahl auf der Grundlage Ihrer Losgröße und Ihrer Flexibilitätsanforderungen treffen.
Überlegungen zu Werkzeugdurchmesser und -reichweite
Der Werkzeugdurchmesser muss klein genug sein, um den kleineren Durchmesser freizugeben und gleichzeitig stabil zu bleiben. Eine größere Reichweite erhöht das Vibrationsrisiko, daher sollten Sie immer die kürzestmögliche Schnittlänge verwenden.
Beschichtung und Materialabstimmung
Passen Sie die Werkzeugbeschichtung an Ihren Werkstoff an. Richtige Beschichtungen reduzieren die Reibung, kontrollieren die Hitze und verbessern die Werkzeuglebensdauer erheblich.
So fräsen Sie ein Innengewinde
Beim Gewindefräsen eines Innengewindes kommt es vor allem auf die Kontrolle an. Wenn Sie eine klare Reihenfolge einhalten, können Sie eine genaue Gewindegröße, eine glatte Oberfläche und eine stabile Werkzeugstandzeit erreichen.
Schritt 1 - Schnittparameter definieren
Beginnen Sie mit der Definition des Gewindedurchmessers, der Steigung und der Gesamtgewindetiefe. Entscheiden Sie, ob Sie das Gewinde in einem Durchgang oder in mehreren Durchgängen schneiden möchten. Bei härteren Materialien oder tieferen Gewinden tragen mehrere Durchgänge dazu bei, die Schnittlast zu reduzieren und die Stabilität zu verbessern.
Schritt 2 - Tools-Eingabestrategie
Wählen Sie eine sanfte Einlaufbewegung, um die Schneidkanten zu schonen. Ein radialer oder tangentialer Einstieg ist dem direkten Eintauchen vorzuziehen. Dadurch kann das Werkzeug allmählich in das Material eingreifen und das Risiko von Absplitterungen oder Vibrationen wird verringert.
Schritt 3 - Spiralförmige Schnittbewegung
Während des Schneidens folgt das Werkzeug einer spiralförmigen Bahn, indem es sich in einer kreisförmigen Bewegung bewegt und dabei entlang der Z--Achse vorfährt. Verwenden Sie nach Möglichkeit Gleichlauffräsen, um die Oberflächengüte und die Spanabfuhr zu verbessern.
Schritt 4 - Verschieben und Thread-Abschluss beenden
Wenn Sie die endgültige Gewindetiefe erreicht haben, führen Sie eine kontrollierte Austrittsbewegung aus. Ein sanftes Abrollen-vermeidet Grate am Gewindeende und schont das Werkzeug beim Rückzug.
Schritt 5 - Größenanpassung und Spring Pass
Überprüfen Sie abschließend den Sitz des Gewindes und passen Sie die Größe mithilfe der Werkzeugversätze an. Führen Sie bei Bedarf einen leichten Federdurchgang durch, um eine Durchbiegung zu vermeiden und gleichmäßige, präzise Gewinde zu erzielen.
So fräsen Sie ein Außengewinde
Das Gewindefräsen eines Außengewindes folgt den gleichen Grundprinzipien wie das Innengewindefräsen, allerdings sind die Oberflächenbelichtung und die Werkzeugstabilität wichtiger. Durch die richtige Vorbereitung und Werkzeugwegkontrolle erzielen Sie saubere und genaue Ergebnisse.
Vorbereitung des Außendurchmessers
Vor dem Zuschneiden sollten Sie den Außendurchmesser auf die richtige Größe vorbereiten. Der Außendurchmesser muss ausreichend Material für das Gewindeprofil zulassen, ohne den Fräser zu überlasten. Das Hinzufügen einer kleinen Fase am Gewindeanfang sorgt für eine reibungslose Führung des Werkzeugs und verringert das Risiko von Kantenausbrüchen oder Gratbildung.
Werkzeugwegunterschiede für Außengewinde
Bei Außengewinden verläuft der Werkzeugweg um die Außenfläche statt innerhalb eines Lochs. Sie müssen ausreichend Spiel einhalten und den radialen Eingriff kontrollieren, um eine übermäßige Werkzeugablenkung zu vermeiden. Die Verwendung eines stabilen Gleichlauffräsverfahrens verbessert die Oberflächengüte und -konsistenz.
Vermeidung von Graten und Kantenschäden
Um Grate zu vermeiden, verwenden Sie sanfte Ein- und Austrittsbewegungen. Ein kontrolliertes Ein- und Ausrollen minimiert Materialrisse und schützt sowohl die Gewindeform als auch die Werkzeugkanten.
Vorschübe und Geschwindigkeiten beim Gewindefräsen
Die Einstellung der richtigen Vorschübe und Geschwindigkeiten ist für einen stabilen Schnitt und eine präzise Gewindequalität von entscheidender Bedeutung. Da beim Gewindefräsen eine spiralförmige Bewegung zum Einsatz kommt, verhalten sich die Schnittparameter anders als beim Geradfräsen.
Spanlast beim Gewindefräsen verstehen
Beim Gewindefräsen ergibt sich der effektive Vorschub sowohl aus der Kreisbewegung als auch aus der Axialbewegung. Dies bedeutet, dass die tatsächliche Spanlast höher sein kann als erwartet, wenn man nur den programmierten Vorschub betrachtet. Sie sollten diese kombinierte Bewegung immer berücksichtigen, um eine Überlastung des Fräsers zu vermeiden.
Startparameter nach Materialtyp
Als allgemeiner Ausgangspunkt sollten Sie niedrigere Schnittgeschwindigkeiten für Edelstahl und Titan und höhere Geschwindigkeiten für Aluminium verwenden. Bei Kohlenstoffstahl sorgen moderate Geschwindigkeiten bei konservativen Vorschüben für ein gutes Gleichgewicht zwischen Standzeit und Produktivität.
Feinabstimmung-für Oberflächengüte und Werkzeugstandzeit
Um die Oberflächengüte zu verbessern, reduzieren Sie den Vorschub leicht oder schneiden Sie in mehreren Durchgängen. Wenn der Werkzeugverschleiß zu schnell zunimmt, verringern Sie die Schnittgeschwindigkeit und sorgen Sie für einen reibungslosen Späneabtransport.
So überprüfen Sie die Gewindequalität nach dem Fräsen
Sobald das Gewindefräsen abgeschlossen ist, stellt eine ordnungsgemäße Inspektion sicher, dass das Gewinde den funktionalen und maßlichen Anforderungen entspricht. Eine kurze Überprüfung in dieser Phase hilft Ihnen, spätere Montageprobleme zu vermeiden.
Go No-Go Gauge Inspection
Sie sollten zunächst eine Go/No{0}}Go-Gewindelehre verwenden. Die Go-Lehre sollte sich leichtgängig und ohne Kraftaufwand einschrauben lassen, während die No-Go-Lehre nicht über den angegebenen Grenzwert hinaus einrasten sollte. Dies bestätigt, dass die Gewindegröße und der Flankendurchmesser innerhalb der Toleranz liegen.

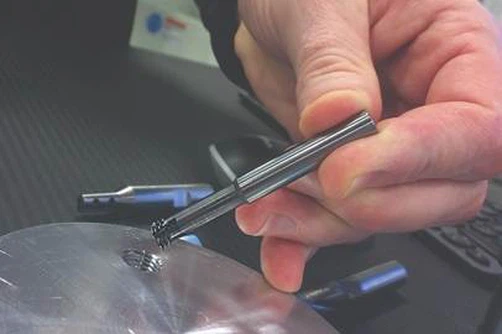

Passform, Verarbeitung und Sichtprüfungen
Führen Sie nach der Messung eine Sichtprüfung des Gewindes durch. Achten Sie auf glatte Flanken, eine gleichmäßige Gewindetiefe und saubere Start- und Endpunkte. Prüfen Sie, ob Grate oder Oberflächenrisse vorhanden sind, insbesondere am Gewindeeingang, und nehmen Sie bei Bedarf kleine Offset-Anpassungen vor.
Die Gewindegröße ist zu eng oder zu locker
Wenn das Gewinde zu fest oder zu locker ist, ist die häufigste Ursache ein falscher Werkzeugversatz oder eine falsche Werkzeugauslenkung. Sie sollten den Durchmesserversatz in kleinen Schritten feinabstimmen-, anstatt das gesamte Programm zu ändern. Bei tieferen Gewinden kann die Genauigkeit durch Reduzieren des radialen Eingriffs oder Hinzufügen eines Federdurchgangs verbessert werden.
Rattern und schlechte Oberflächenbeschaffenheit
Rattern ist in der Regel auf mangelnde Steifigkeit oder eine übermäßige Schnittlast zurückzuführen. Verwenden Sie das kürzestmögliche Werkzeug, reduzieren Sie die Vorschubgeschwindigkeit leicht und erwägen Sie das Schneiden in mehreren Durchgängen. Das Sicherstellen von Gleichlauffräsen und sanften Eintrittsbewegungen trägt ebenfalls zur Stabilisierung des Schnitts bei.
Werkzeugverschleiß oder -bruch
Vorzeitiger Verschleiß oder Bruch deutet häufig auf eine Überlastung hin. Reduzieren Sie die Schnittgeschwindigkeit, verbessern Sie die Spanabfuhr und vermeiden Sie aggressive Eintrittsbewegungen, um das Werkzeug zu schützen.
Grate am Gewindeanfang oder -ende
Grate entstehen typischerweise durch abruptes Ein- oder Austreten. Durch das Hinzufügen einer kleinen Fase und die Verwendung sanfter Ein- und Ausrollbewegungen werden Kantenschäden erheblich reduziert.
Abschluss
Durch das Gewindefräsen haben Sie eine präzise Kontrolle über Gewindegröße, Schnittlast und Oberflächenbeschaffenheit und sind damit eine zuverlässige Lösung für die moderne CNC-Bearbeitung. Wenn Sie die Grundprinzipien verstehen, das Teil richtig vorbereiten und eine strukturierte Schneidsequenz einhalten, können Sie mit Sicherheit konsistente Innen- und Außengewinde herstellen. Indem Sie den richtigen Gewindefräser auswählen, die richtigen Vorschübe und Geschwindigkeiten einstellen und das fertige Gewinde sorgfältig prüfen, reduzieren Sie das Risiko von Ausschuss und Werkzeugausfällen.
Wenn Sie noch bessere Ergebnisse erzielen möchten, konzentrieren Sie sich auf kleine Anpassungen der Werkzeugversätze, der Eintrittsbewegungen und der Durchgangsstrategie, die oft den größten Unterschied machen. Im Zweifelsfall konservativ beginnen und Schritt für Schritt optimieren. Mit dem richtigen Ansatz wird das Gewindefräsen zu einem wiederholbaren, effizienten Prozess, dem Sie bei kritischen Teilen vertrauen können.
